         一、钢结构设计出图分类

　　钢结构设计出图分设计图和施工详图两阶段，设计图为设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。
　　

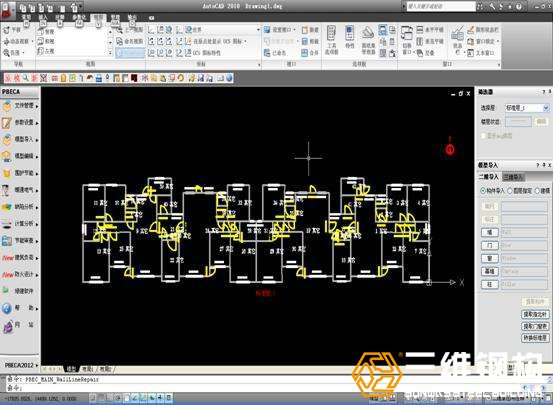

　　1、设计图: 是提供制造厂编制施工详图的依据。 深度及内容应完整但不冗余。在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。主要材料应列表表示。 　　2、施工详图:又称加工图或放样图等。深度须能满足车间直接制造加工。不完全相同的另构件单元须单独绘制表达，并应附有详尽的材料表。
　　
　　设计图及施工详图的内容表达方法及出图深度的控制，目前比较混乱，各个设计单位之间及其与钢结构公司之间不尽相同。初学者可参考他人的优秀设计并参考相关的工具书[3]，并依据规范规定编制。
　　

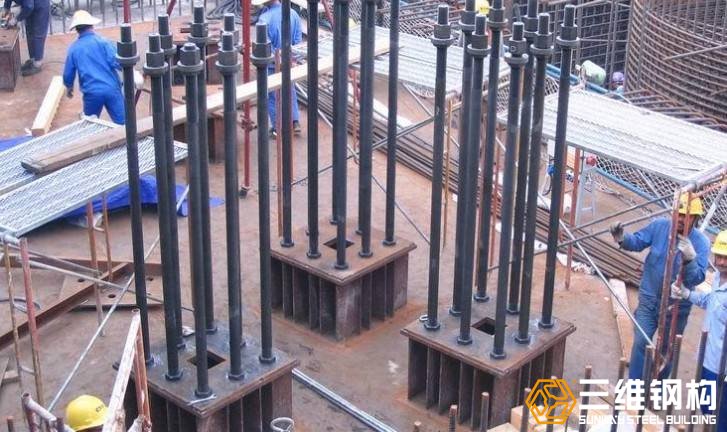

　　我们在以往的工程检查中，所发现钢结构制作、安装存在一些常见多发性通病，其主要表现在以下几个方面：
　　
　　对设计图纸的会审不到位　施工单位的职责是按图施工，但施工单位也有责任在施工前应对施工图进行工艺性会审，对出现在设计图纸中不完善、不明确或不适合施工、不符合规范的方面提出来（特别是对强制性条文）以期与设计单位商讨修改。如果不将发现的问题提出来，那么工程在施工过程和验收方面就带来困难，施工质量也难以得到保证，造成隐患。
　　
　　二、我们检查工程质量中，发现设计图纸中经常出现以下一些问题：
　　
　　第一、设计图纸应用规范不齐全、不正确。　如有的设计说明使用了过时的、已经废止的标准；有的材料牌号、等级不全、高强螺栓、普通螺栓和焊接连接点的标记不明确或未显示。对各类高强螺栓、普通螺栓、栓钉、拉铆钉及其垫圈的规格、型号、性能没有具体标明，而这些均已列入了钢结构施工质量验收规范，并作为强制性条文要求，如果设计图纸未加说明，施工和验收就缺乏依据，造成盲目施工和无法验收后果。
　　
　　第二、设计总说明未写明工程的安全等级和使用年限。　　工程的安全等级不同，对焊接等施工检查要求也不同。安全等级为一级的，一、二级焊缝的焊接材料必须复试；安全等级为二级的，一级焊缝的焊接材料必须复试，二级焊缝的焊接材料就不一定需要复试。 　　第三、钢材的材质等级，高强度螺栓的摩试要求不明确。 　有的设计图纸只写Q235或Q345，不写等级A或B，有的不提摩擦面试验要求，也未明确不作摩试要求，施工单位无所适从。有的施工单位在采购材料后，再让设计院认可，这是对工程质量采取随意性的处理，极为不妥。　第四、施工图未注明焊接的坡口形式，焊缝间隙、钝边坡口角度、UT等级、是否单面焊等。　　有的施工图，对不同板厚的拼接焊未按规范要求开斜坡，局部应力线过分集中，违反国家技术规范，质量验收往往通不过，又造成无法弥补的缺陷。
　　
　　第五、施工图未注明除锈等级要求。 　对油漆（涂料）的品牌、材质、漆膜厚度也没有要求，这样，工程施工和验收就没有依据。
　　
　　作为施工单位，取得施工图以后，一定要组织有经验的技术人员进行图纸会审，看看应用规范有没有问题；节点图有没有表述清楚；强制性条文所要求的内容在设计总说明中有没有显示，各种材料的规格、型号、性能、等级、施工的质量要求和工程的安全等级有没有明确；节点设计是否合理；施工中有没有不可逾越的难度等，都要向设计单位预先提出。设计图纸的完善，是确保施工质量的前提条件。
