桥梁钢结构的完整性设计方案
浏览:236 发布日期:2019-01-19
  据悉,国内对钢结构桥梁的需求主要为公路、铁路和城市高架等交通基础设施建设中的桥梁工程,加快钢结构桥梁的普及建设,将很大程度上促进包括桥梁建设工程、施工设备等各相关行业的发展,同时还会有力地推动各城市之间的经济、政治、文化上的交流与互动。

  不过,这些理想目标的实现必须是建立在钢结构桥梁经久耐用的大前提之上。根据钢结构厂家表示,想要令钢结构桥梁经久耐用,就不可忽视桥梁的前期图纸设计以及后期维护与保养工作,如前期设计要钢结构纵、横向受力的连续性和均衡性,细化截面过渡和连接设计,以免桥梁因受力过于集中而引起疲劳损伤,又比如,可完善检修构造措施,做到可达、可检、可修、可换,提高日常检测维修工作便利性、安全性。检修构造应与主体结构同步设计。
  桥梁钢结构设计公司
  1.桥梁钢结构损伤的主要表现

  目前,高强材料在桥梁建设中的使用频率越来越高,由此相关的设计者就会格外关注于工艺损伤和材料对损伤的敏感性。从这个角度来讲,桥梁钢结构的损伤和发展在材料、工艺和服役过程中都会出现相关的问题,其主要涉及的情况有以下几种:其一,非金属夹杂物质含量过高,这往往是在焊接的过程中,忽视了对于母材Z向性能要求;其二,焊接部位的力学性能下降,主要由于金属结晶对于材料产生了负面的影响;其三,焊接中出现的损伤情况,一旦出现过多的欠缺,就会诱发疲劳裂纹;其四,不良构造细节出现的损伤情况,这往往是由于细节设计问题,导致损伤出现;其五,服役过程中的环境恶化,使得缺口损伤加剧,出现威胁。

  2.桥梁钢结构的完整性设计方案

  2.1横向抗倾覆的稳定性设计

  钢结构的桥梁一般情况下,其质量轻,强度大,在一些特殊的路况下,如小半径以及多车道的设计上,它们的横向抗倾覆就成了设计师研究的重点。在以前的桥梁设计和建设过程中,往往会因为设计失误导致桥梁的倾斜现象。其原理是连续桥梁的半径较小,由此带来的就是较大的跨度,一旦桥面比钢梁宽就会导致活载最差,最恶劣的会出现横梁外侧支座受力增大,内侧就不会受力,这样的受力不均匀极有可能出现桥体的倾斜。基于这样的经验教训,设计者在其设计的过程中,要严格计算,保证其横梁的受力在合理的范围之内。由此,不仅仅可以满足桥梁的荷载问题,还可以保证桥梁受力均匀。

  2.2焊接结构上的完整性设计

  设计者应该关注的是:有针对性的进行焊接形式的选择,其依据主要来自于焊接性检测出来的静力和疲劳等级。基于减少应力的目的,关注焊接的关键细节部分;严格依据标准来检测保证焊缝的质量。

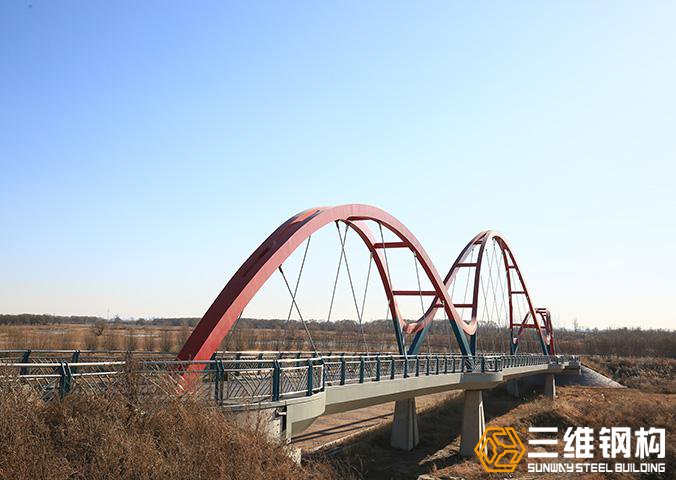

  桥梁钢结构设计赏析
  2.3加劲肋部位的完整性设置

  加劲肋处于支座位置,是集中负荷的区域,为了保证构件有着良好的稳定性,并作为集中力去传送,常常设置相关的加强部件。加劲肋的设计,在很多的设计者认为是没有多大必要的,其有无的问题不能依据我们的经验,应该遵循计算的结果决定是否设置。如果计算的结果显示需要,竖向加劲肋应该是我们设计的首选,在此基础上依据其距离和腹板厚度决定其设置的位置。一旦其数值超过范围,就要采用水平加劲肋。由于原构件的截面积不足,加劲肋的设置就会起着这样的作用:增强抵抗弯矩和剪力,降低用钢量,从而极大的节约了建筑的成本。

  在设计过程中,对于常见的焊接缺陷要做到心中有数,以正确的焊接工艺,科学的设计方案,全面的视角,强化对于桥梁钢结构完整性的设计观念,切实指导对桥梁的制造、检测和管理。
