钢结构设计图纸简略说明
钢结构工程设计图纸简略说明钢结构设计图纸编制依据
1.三维钢结构设计公司设计图纸设计方案
2.《建筑结构可靠度统一标准》GB50068-2006
3.《建筑结构荷载规范》GB50009
4.《钢结设计规范》GB500215-2002
5.《钢筋混凝土设计规范》GB50010-2002
6.《地基基础设计规范》GB50007-2002
7.《建筑抗震设计规范》GB50011-2001
8.《冷弯薄壁型钢结构技术规范》GB50001¥-2002
9.《户外广告设施结构技术规程》CECS148：2003
10.国家现行的有关法律、法规
11.国家现行建设工程设计、施工、质量、安全、设备、环保等标准、规范和规程
12.类似工程施工经验和管理经验
13.特殊工艺施工工艺标准

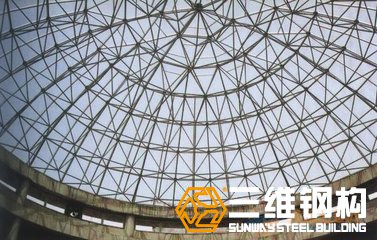

钢结构设计说明
1、为了确保工程施工质量，加工应达到《钢结构工程施工及验收规范》即GB50205-2001规范的要求，施工要符合设计图纸的要求。除本要求外必须遵照国家颁发的现行的有关施工及验收规范。
2、设计尺寸和标高： 设计图示尺寸单位均以毫米计，标高以米计。
3、钢结构材料：
(1) 设计图未注明的钢材均为Q235(包括冷弯薄壁型钢檩条和墙梁)。所选的槽钢、工字钢除注明者外均为普通型钢。钢材必须具备出厂证明，并有屈服强度和含碳量的合格保证。
(2) 采用手工焊时，钢架结构采用E4301或E4303焊条，其余辅助结构焊条也采用E4301或E4303。
(3) 自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属的强度相匹配。焊丝应符合现行标准《焊接用钢丝》的规定。具体可由施工单位根据焊机选用。 (4) 高强螺栓采用10.9s级。
(5) 普通螺栓应采用现行标准《普通碳素结构钢技术条件》中规定的Q235钢制成。
4、技术要求：
(1) 钢结构中的屋面檩条，墙梁与立柱均设角偶撑(除注明者外)。
(2) 钢架节点连接中，高强螺栓的接触面要求先用砂轮打磨，打磨方向与构件受力方向垂直，安装时用钢丝刷清除浮锈，并根据规范做摩擦面的抗滑移系数试验，要求抗滑移系数不得小于0.35。
(3) 本设计中未注明焊缝均为满焊，焊缝高度Hf=6mm，凡未注明的螺栓孔均为￠17.5，相应的螺栓为C级M16。
(4) 上下翼缘和腹板的拼接缝应错开，并避免与加劲板重合，腹板拼接缝与它平行的加劲板至少相距200mm，腹板拼缝与上下翼缘至少相距200mm。对接焊缝应符合GB50205-95规范要求，钢架不低于二级。其余焊缝应不低于焊接质量检验的三级标准。
(5) 立柱加劲与柱翼两侧均焊接。
(6) 在钢架制作时，应采用合理的工艺，尽量减少由于焊接产生的残余应力，并采用合理的手段校正误差。
5、除锈、油漆
(1) 所有钢结构制品，在刷防锈油漆前，必须将构件表面的毛刺、铁锈、油污及附着物清除干净。手工除锈达到St2，机械除锈达到Sa2。
(2) 钢结构除锈干净后，用铁红醇酸底漆二度后再涂面漆为荷绿色纯醇酸漆二度
