三维钢结构工程设计施工案例详情与标准
一、工程概况：
1. 本工程为三维钢结构股份有限公司设计的钢结构工程。长度100.0mm，跨度10.0m，柱高：3-6m，柱距：6.0m，建筑面积：1000.0平方米/栋，总钢结构建筑面积8万平方米。
2. 本图中所注尺寸除标高以米为单位外，其余均为毫米为单位，±0.000标高是以室内地面标高为绝对标高。

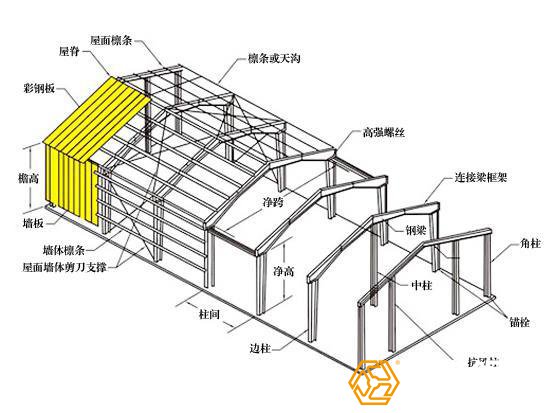

3. 本工程结构形式：主体采用轻钢结构。柱为焊接钢管柱，屋架为钢管圆钢组焊三肢格构式弧形钢屋架。
4. 屋面：屋面为0.426mm厚Yx25-210-840型单层彩色钢板。檩条采用冷弯薄壁C100X40X2.0型钢檩条，材质：Q345B。
5. 屋面排水方式，：屋面排水为散排。
6. 结构合理使用年限25年。
7. 该厂房生产物品为非燃烧品，火灾危险性为戊类，建筑安全等级二级。
8. 图中未尽事宜，，由建设方、设计方协商解决。
二、钢结构设计说明：
设计依据的技术规范与规程；
1、《建筑结构荷载规范》 （GB50009-2012）
2、《钢结构设计规范》 （GBJ50017-2003）
3、《建筑抗震设计规范》 （GB50011-2010）
4、《冷弯薄壁型钢结构技术规范》 （GBJ18-2002）
5、《钢结构工程施工质量验收规范》 （GB50205-2001）
6、《建筑地基基础设计规范》 （GB50007-2011）
7、《建筑设计防火规范》 （GB50016-2012）
8、《工业企业采光设计标准》 （GB50033-91）
9、《碳钢焊条》 （GB/T5117-95）
10、《涂装前钢材表面锈蚀等级和除锈等级》 （GB8923.1-2011）
11、《建筑防腐蚀工程施工及验收规范》 （GB50212-2002）
三、钢结构材料
1、本钢结构工程钢管钢筋组焊三肢格构式弧形钢屋架及其连接板均采用Q235-B.F钢，其化学成分和力学性能应符合《碳素结构钢技术条件》（GB700-88）标准中的有关规定。
2、檩条及其次要构件均采用Q235钢，其材料性能应符合《碳素结构钢技术条件》（GB700-88）标准中的有关规定。
3、除注明者外，所有结构用加劲板、连接板一律为6mm。
4、焊接连接，：所有焊缝均为三级焊缝，焊缝厚度除注明外，焊缝厚度hf≤1.2倍很薄焊件厚度。焊条选用E43XX型焊条。
四、钢结构的制作：
1、钢管组焊三肢格式弧形钢屋架制作时，应按图放样制作。采用工装夹具控制屋架几何尺寸，减少焊接变形。
2. 钢管组焊三肢格式弧形钢屋架上、下弦五，对接接头，应在接口打坡口<或处预留2mm宽缝隙>，以增强其焊接强度，以保证接头强度足够。在实际制作时，应使你上下弦杆及斜腹对接接头不在同一截面上，并相互错位在200mm以上，以避免削弱屋架强度。
3、C型钢檩条与檩托的连接，采用12C级螺栓连接。
4、除钢管对接焊缝为二级焊缝外，，其余焊缝均为三级焊缝。施工单位制作钢件时，应选择合理的焊接工艺，避免焊缝产生气孔，、夹渣、裂纹、焊不透、飞溅、咬边等焊接缺陷。
五、钢结构防锈处理，
1、对结构用主构件进行人工除锈，除锈等级达St2级的要求。
2、涂装：底漆为灰防锈油漆两道，干漆膜厚度达到规定之要求。
3、面漆：面漆为两道，干漆膜厚度达到规定之要求。
4、主体钢结构维护：对主体钢结构，每隔3至5年，做一次除锈及油漆涂。
图纸目录
|
图号 |
图纸内容 |
图纸规格 |
|
GS-01 |
钢结构设计说明 |
A2 |
|
GS-02 |
基础平面图，预埋锚栓平面布置图, 柱及柱间支撑平面布置图 |
A1 |
|
GS-03 |
屋架及屋架支撑平面布置图 屋面檩条布置图 |
A1 |
|
GS-04 |
CWJ1钢屋架结构图 |
A2 |
|
GS-05 |
GBJ2钢屋架结构图 |
A2 |
|
GS-06 |
GZ1钢柱结构图， PGJ1横向支撑结构图，CCl纵向支撑结构图， |
A2 |
