钢结构厂房设计的常见细节问题及解决对策
浏览:217 发布日期:2020-03-18
  钢结构厂房设计的常见细节问题及解决对策

  1.1屋面设计

  钢结构厂房屋面尤其要注重防水设计,要结合屋面坡度、天沟类型、单坡屋面长度,合理确定屋面防水施工工艺和技术,并根据当地温度、降雨量情况进行适当调节和处理。

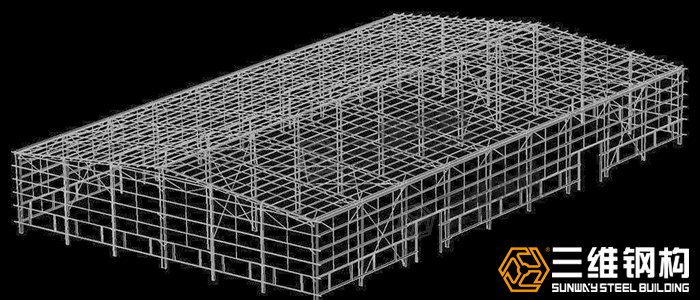

  钢结构厂房设计图纸
  1.2温度伸缩缝设计

  钢结构厂房对温度比较敏感,为了避免温差对钢结构厂房的影响,要进行温度伸缩缝的合理设计,可在柱顶或梁中部位置设置滑动支座或双柱。滑动支座设置于柱顶或梁中反弯点处,可以较好地保证侧向位移效果,然而其缺陷在于不适用于梁截面变化较大的厂房结构,需要更大的屋面支撑;而设置双柱的方式则可以较好地消除温度应力的不良影响。

  1.3荷载设计

  钢结构厂房设计要注重荷载取值的计算,充分考虑工业厂房的实际使用情况及环境、气候等影响因素,提升钢结构厂房的可靠性。

  1.4柱的设计

  钢结构厂房的钢柱截面由型钢截面和组合截面构成。在型钢截面柱的设计中,要考虑型钢种类及其型号的差异性;而在组合截面柱的设计中,则要考虑构件受力性质、大小等因素。

  1.5支撑系统设计

  ①支撑体系设置。可以沿纵向设计若干道屋面水平支撑,同时设计与其数量相同的柱间支撑,并在靠近中间的两道支撑处设置下柱支撑,以较好地连接各个平面的框架,提供侧向支撑点,合理传递风力、温度应力、地震力等纵向荷载。②支撑形式设计。可以设计一定厚度的砖墙,并在钢柱处设置锚固钢筋,以提升结构的整体刚度。柱间支撑要注意选取硬度较大的角钢作为支撑。③隅撑的设计。单纯依靠屋面、柱间支撑还难以确保钢结构厂房的整体稳定性和纵向刚度,还要设计隅撑和檩条,以减少屋面梁的长度,使结构支撑点的设置距离相对较小。

  1.6节点设计

  节点连接方式的设计关乎钢结构厂房的安全性,可以结合钢结构传力的特点,考虑施工场地、现场环境、吊装顺序等因素,选取刚接、半刚接、铰接等不同的节点连接方式。同时,还要注意钢结构焊缝连接和螺栓连接的不同特点:焊缝连接无须附加连接板,也无须开孔,操作便捷且具有良好的密封性,但在焊接操作中易受到焊接残余应力和残余变形的影响而出现低温冷脆的现象;螺栓连接易于安装和拆卸,但要对准螺栓孔方可拼装,一般来说,要用高强螺栓连接梁柱节点位置,用普通螺栓连接檩条及梁柱连接处。

  1.7防锈处理

  由于钢结构材料的自身特性,必须重视钢结构厂房的防锈处理设计。要明确和把握钢结构厂房的选址、布局、材料、车间工艺等,并要预先在钢结构表面涂抹防锈漆。结合钢结构构件的使用环境,合理确定防锈漆涂层的数量、厚度;一般来说,防锈漆的外部厚度应当在150~100um、内部厚度在100um为宜。未来还应当加强对高性能涂料、不易锈蚀的耐候钢的研究,以期更好地提升钢结构厂房的质量。

  1.8隔热及防火设计

  钢结构材料受温度变化的影响,会出现强度、塑性、徐变等,为此,要做好钢结构材料的保温隔热和防火设计。可以采用浇筑混凝土、安装耐火砖的方式,增强钢结构的保温隔热性能。同时,可通过截流法、疏导法等措施,实现对钢结构的防火保护。以截流法中的喷涂法为例,它是将具有隔热性能的防火涂料喷涂于钢结构表面,不受限于钢结构的几何形体变化,具有易于操作的特点,能够较好地提升钢结构厂房的耐火等级。

  综上所述,不同于民用建筑,工业厂房因其自身的功能特点,需要我们对钢结构厂房做出合理设计,便于钢结构厂房内部进行合理的设备布置,满足工厂的生产需要,同时也设计出经济、科学、低碳环保的钢结构厂房,促进钢结构厂房的应用及发展。
