钢结构连廊的设计、安装注意事项
浏览:337 发布日期:2019-01-05

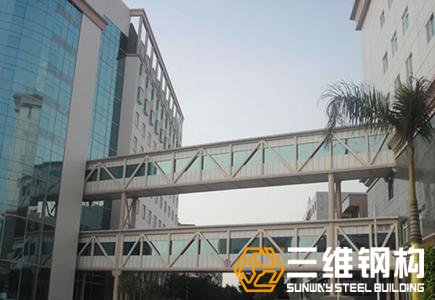

  钢结构连廊是复杂高层建筑结构体系的一种,它一般指两幢或几幢高层建筑之间由架空连接体相互连接,以满足建筑造型及使用功能的要求,连接体即连廊。为确保连廊的安全性和稳定性,钢结构连廊倍受青睐。
  钢结构连廊设计
  钢结构是主要由钢制材料组成的结构,是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成,各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻,且施工简便,广泛应用于大型厂房、场馆、超高层等领域。

  一、钢结构连廊的设计规范

  钢结构连廊工程在设计中,要做到技术先进、经济合理、安全适用并确保质量,必须正确地选用并遵守下列相应的技术规范、规程与标准。

  1.GBJ68-84《建筑结构设计统一标准》规定了各种建筑结构设计应采用的理论及设计原则,是制订各类建筑设计规范所遵循的基本依据。

  2.GBJ9-87《建筑结构荷载规范》规定了各类常用荷载的取值标准与方法,但对特殊用途的建筑物及构筑物尚应参考相应的专门行业标准取值。

  3.GB11-89《建筑抗震设计规范》为设计地震区建筑物时应遵循的规范,由于该规范对钢结构建筑设计的规定尚不足,设计时尚应参考其他专业抗震设计规程(如冶金建筑抗震设计规程等)进行。

  4.GBJ17-88《钢结构设计规范》为进行型钢、钢板等常用截面钢构件设计时应遵循的基本规范。

  5.GBJ18-87《冷弯薄壁型钢结构技术规范》与YBJ216-88《压型金属板设计施工规程》分别为设计薄板冷弯成型的冷弯薄壁型钢及压型金属板时,应遵循的专门规范和规程。

  6.钢结构构件间的连接设计与施工尚应遵循JGJ81-91《建筑钢结构焊接与验收规程》及JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》的规定。

  7.当设计钢管混凝土结构或钢一混凝土组合楼盖时,尚应遵循CECS8:90《钢管混凝土结构设计与施工规程》及YB9238-92《钢一混凝土组合楼盖设计与施工规程》的专门规定。

  8.钢结构连廊工程设计时,尚应了解有关钢结构施工验收的相应要求,即GB50205-95《钢结构工程施工与验收规范》及GB50221 -95《钢结构工程质量检验评定标准》中有关质量检验、尺寸公差标准要求。

  9.钢结构连廊工程设计时,在符号、基本术语等方面应遵循GBJ132-90《工程结构设计基本术语和通用符号》的规定。
  钢结构连廊设计图纸
  连廊结构形式一般取H型钢结构的,也有取管桁架,现在最多采用的是H型钢结构,楼面采用楼承板上面现浇一定厚度的混凝土。现在有的工程也采用一种新型的材料--ALC板。蒸压轻质混凝土(Autoclaved Lightweight Concrete)的简称,是高性能蒸压加气混凝土(ALC)的一种,自重轻,可以减少结构体形。钢结构连廊工程设计时一定注意两个建筑的不均匀沉降及位移,支座构造尤其关键。特别提醒的是:室外连廊钢结构工程对钢材的防腐要求更高。

  二、钢结构连廊安装的方法:

  1、与上部结构的连接,采用高强度螺栓连接,也可采用焊接;

  2、与下部结构的连接,采用焊接,特殊情况也可以做成高强度螺栓连接。

  三、钢结构连廊安装注意事项:

  1、网加钢构天桥支座是由制造厂组装后整体发运的,钢结构连廊安装前应全面检查,看零件有无丢失、损坏。检查上部结构和支座上座板螺孔间距和孔径是否相符,选用型号是否正确,转角、各方向位移是否与设计相符,检查以设计图纸为准。

  2、安装时应对其上下底板的四边划注十字中心线,便于安装找正,安装时将支座上座板与上部结构的钢板用高强度螺栓连接,并需用大于500mm的扳手人力拧紧。特殊情况需要特殊扳手安装,人力拧紧。

  3、位置确定后,即可上下固定,支座与上下构造连接方式,可以用高强度螺栓连接也可以焊接,或两种方式同时使用。当采用焊接时,必须设置预埋钢板,与混凝土接触的一面还应焊接锚固筋,以求一定的强度和刚度,支座厂家可以连预埋件一起生产。预埋钢板应有适当数目的,直径不大的,均匀分布的排气孔。焊接时不应连续拖焊,要采用断续焊接的方式逐步焊满,以避免焊接时局部温度过高而使支座或预埋钢板变形。

  4、支座安装或焊接完成后将上下连接板拆除。
