门式刚架节点设计大全

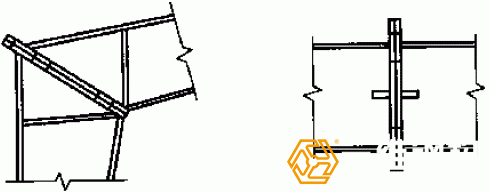

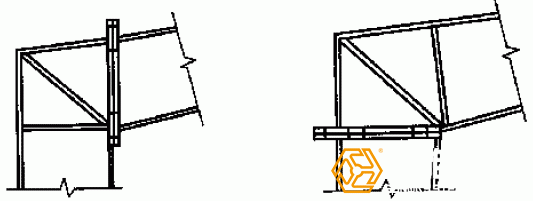

.1 门式刚架斜梁与柱的连接，可采用端板竖放（图.1a） 、端板横放（图.1b ）和端板斜放（图.1c）种形式。斜梁拼接时宜使端板与构件外边缘垂直（图.1d）。
（a）端板竖放 （b) 端板横放
(c) 端板斜放 （d) 斜梁拼接
图.1 刚架斜梁的连接
.2 端板连接（图.1）应按所受最大内力设计。当内力较小时，端板连接应按能够承受不小于较小被连接截面承载力的一半设计。
.3 主刚架构件的连接应采用高强度螺栓，可采用承压型或摩擦型连接。当为端板连接且只受轴向力和弯矩，或剪力小于其抗滑移承载力（按抗滑移系数为0.3计算）时，端板表面可不作专门处理。吊车梁与制动梁的连接可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架的连接处宜设长圆孔。高强度螺栓直径可根据需要选用，通常采用M16～M24螺栓。檩条和墙梁与刚架斜梁和柱的连接通常采用M12普通螺栓。
.4 端板连接的螺栓应成对对称布置。 在斜梁的拼接处，应采用将端板两端伸出截面高度范围以外的外伸式连接（图.1d）。在斜梁与刚架柱连接处的受拉区，宜采用端板外伸式连接(图.1a～c)。当采用端板外伸式连接时，宜使翼缘内外的螺栓群中心与翼缘的中心重合或接近。
.5 螺栓中心至翼缘板表面的距离，应满足拧紧螺栓时的施工要求，不宜小于35mm。螺栓端距不应小于2倍螺栓孔径。
.6 在门式刚架中，受压翼缘的螺栓不宜少于两排。当受拉翼缘两侧各设一排螺栓尚不能满足承载力要求时，可在翼缘内侧增设螺栓（图.6），其间距可取75mm，且不小于3倍螺栓孔径。

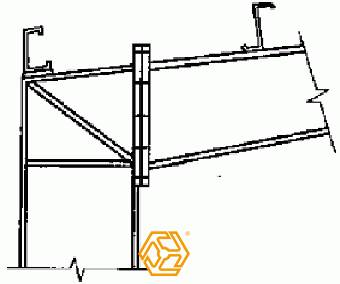

图.6 端板竖放时的螺栓和檐檩
.7 与斜梁端板连接的柱翼缘部分应与端板等厚度（图.6）。当端板上两对螺栓间的最大距离大于400mm时，应在端板的中部增设一对螺栓。
.8 对同时受拉和受剪的螺栓，应验算螺栓在拉、剪共同作用下的强度。
.9 端板的厚度t应根据支承条件（图.9）按下列公式计算，但不应小于16mm。

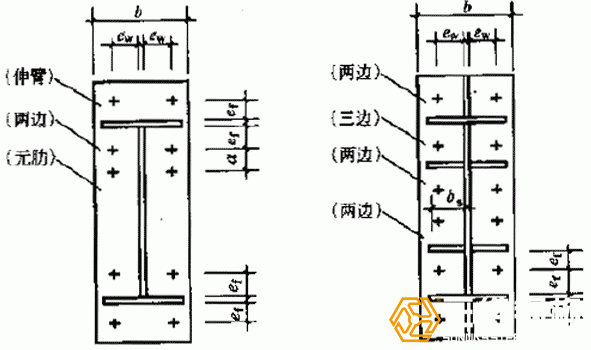

图.9 端板的支承条件
1 伸臂类端板
（.9-1）
2 无加劲肋类端板
（.9-2）
3 两边支承类端板
当端板外伸时
（.9-3a)
当端板平齐时
（.9-3b)
4 三边支承类端板
（.9-4）
式中和图中 Nt——一个高强度螺栓的受拉承载力设计值；
ew、e1——分别为螺栓中心至腹板和翼缘板表面的距离；
b、bs——分别为端板和加劲肋板的宽度；
a——螺栓的间距；
f——端板钢材的抗拉强度设计值。
.10 在门式刚架斜梁与柱相交的节点域，应按下列公式验算剪应力：
（.10-1）
（.10-2）
式中 dc、tc——分别为节点域的宽度和厚度；
db——斜梁端部高度或节点域高度；
M——节点承受的弯矩，对多跨刚架中间柱处，应取两侧斜梁端弯矩的代数和或柱端弯矩；
fv——节点域钢材的抗剪强度设计值。
当不满足公式（.10-1）的要求时，应加厚腹板或设置斜加劲肋。斜加劲肋可采用图.6所示形式或其它合理形式。
.11 刚架构件的翼缘与端板的连接应采用全熔透对接焊缝，腹板与端板的连接应采用角对接组合焊缝或与腹板等强的角焊缝，坡口形式应符合现行国家标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB/T 985的规定。在端板设置螺栓处，应按下列公式验算构件腹板的强度：
（.11-1）
（.11-2）
式中 Nt2 ——翼缘内第二排一个螺栓的轴向拉力设计值；
P——高强度螺栓的预拉力；
ew——螺栓中心至腹板表面的距离；
tc——腹板厚度；
f——腹板钢材的抗拉强度设计值。
当不满足公式（.11-1）和（.11-2）的要求时，可设置腹板加劲肋或局部加厚腹板。
.12 位于屋盖坡面顶部的屋脊檩条，可用槽钢（图.12）、角钢或圆钢相连。檩条与刚架斜粱上翼缘的连接处应设置檩托（图.14）；当支承处Z形檩条叠置搭接时，可不设檩托。檩条与檩托应采用螺栓连接，檩条每端应设两个螺栓。

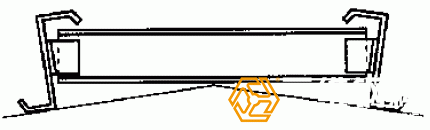

图.12 脊檩间的练系槽钢
.13 檩条与刚架连接处可采用简支连接或连续搭接。当采用连续搭接时，檩条的搭接长度2a（图.13）及其连接螺栓的直径，应按连续檩条支座处承受的弯矩确定。

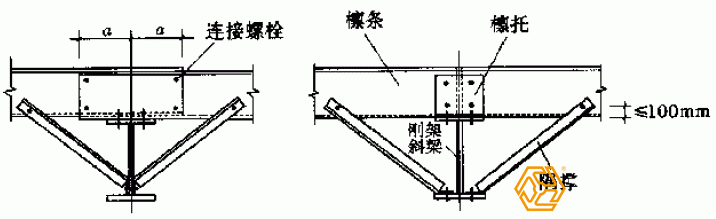

图.13 斜卷边檩条的搭接 图.14 隅撑的连接
.14 在檐口位置，刚架斜梁与柱内翼缘交接点附近的檩条和墙梁处，应各设置一道隅撑。在斜梁下翼缘受压区应设置隅撑，其间距不得大于相应受压翼缘宽度的16√235/fy 倍。 如斜梁下翼缘受压区因故不设置隅撑，则必须采取保证刚架稳定的可靠措施。
隅撑宜采用单角钢制作。隅撑可连接在刚架构件下（内）翼缘附近的腹板上（图.13）距翼缘不大于100mm处，也可连接在下（内）翼缘上（图.14）。隅撑与刚架、檩条或墙梁应采用螺栓连接，每端通常采用单个螺栓，计算时应考虑本规程地3.3.2条第7款规定的强度设计值折减系数。
隅撑与刚架构件腹板的夹角不宜小于45°。
.15 计算圆钢支撑受拉承载力时，应采用螺纹处的有效截面面积。

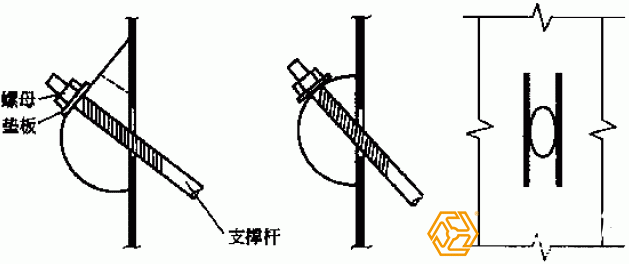

(a) 楔形垫板 （b) 弧形支撑板
图.15 圆钢支撑的连接
圆钢支撑应采用特制的连接件与梁柱腹板连接，经校正定位后张紧固定。圆钢支撑与刚架构件的连接，可直接在刚架构件腹板上靠外侧设孔连接（图.15）。当圆钢直径大于25mm或腹板厚度不大于5mm时，应对支撑孔周围进行加强。圆钢支撑与刚架的连接宜采用带槽的专用楔形垫块（图.15a），或在孔两侧焊接弧形支承板（图.15b）。圆钢端部应设丝扣，并宜采用花篮螺丝张紧。
.16 屋面板之间的连接及面板与檩条或墙梁的连接，宜采用带橡皮垫圈的自钻自攻螺钉。其金属连接件应符合现行国家标准《自钻自攻螺钉》GB/T 15856.1～4和《紧固件机械性能-自钻自攻螺钉》GB/T 3098.11的规定。
.17 门式刚架轻型房屋钢结构的柱脚，宜采用平板式铰接柱脚（图.17a、b )当有必要时。也可采用刚接柱脚（图.17c、d）。
变截面柱下端的宽度应视具体情况确定，但不宜小于200mm。

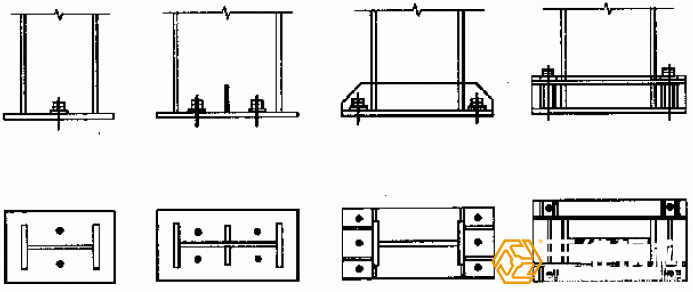

（a)一对锚栓的铰接柱脚 （b)两对锚栓的铰接柱脚 （c)带加劲肋的刚接柱脚 （d)带靴梁的刚接柱脚
图.17 门式刚架轻型房屋钢结构的柱脚
.18 柱脚锚栓应采用Q235钢或Q345钢制作。锚栓的锚固长度应符合现行国家标准《建筑地基基础设计规范》GB 50007的规定，锚栓端部应按规定设置弯钩或锚板。锚栓的直径不宜小于24mm，且应采用双螺帽。
.19 计算有柱间支撑的柱脚锚栓在风荷载作用下的上拔力时。应计入柱间支撑产生的最大竖向分力，且不考虑活荷载(或雪荷载）、积灰荷载和附加荷载的影响，恒荷载分项系数应取1.0 。
.20 柱脚锚栓不宜用于承受柱脚底部的水平剪力。此水平剪力可由底板与混凝土基础间的摩擦力（摩擦系数可取0.4）或设置抗剪键承受。计算柱脚锚栓的受拉承载力时，应采用螺纹处的有效截面面积。
