钢网架设计软件3D3S基本操作步骤

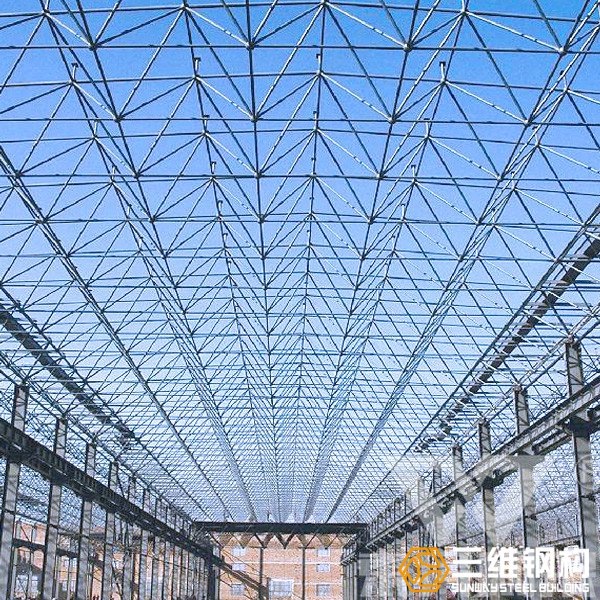

简单介绍钢网架设计软件3D3S基本操作步骤:一 、选择材料库，即构件截面和配件库，包括钢管截面库、球库、锥头库、封板库、螺栓库等；
二 、使用结构编辑中的新建网架网壳菜单，快速生成网架模型；
四 、使用结构编辑—添加杆件菜单，在已有模型基础上添加其它构件，比如添加柱；在直接画杆件前双击列表中的截面名称，柱截面定义为矩形截面构件全部添加完成后使用“删除重复单元节点”命令；
五 、使用构件属性－支座边界菜单，定义网架下弦周边点为铰接支座（X、Y、Z 约束） ，柱底节点刚接（X、Y、Z、绕 x、绕 y、绕 z 约束）；
六 、转换到 XZ 视图，使用部分显示命令，显示上弦平面所有杆件
七 、使用荷载－添加杆件导荷载命令，双击输入恒载面荷载（工况 0） 、活载面荷载（工况 1） ，选择双向导到节点；选择受荷范围按钮，在屏幕中选择当前显示的上弦平面的所有杆件后，关闭退出；
八 、荷载—生成封闭面，在封闭面已生成后按继续执行自动导荷载；使用显示查询－按工况号显示导荷载菜单， 在屏幕中可以显示出面荷载作用的所有封闭面， 可以使用 ACAD 的 SHADE 命令来进行消隐观察 ；点击取消附加信息显示和全部显示开关，恢复整体模型的显示；
九 、使用显示查询－按显示节点荷载菜单，在屏幕中可以显示出最终作用的所有节点荷载；
十 、结构编辑—结构体系菜单，把默认的空间桁架修改为空间框架，使用构件属性－单元释放菜单，把网架部分的所有构件绕 2、3 轴转动释放；
十一 、使用构件属性—选择柱构件，把材性设定为混凝土 C30；
十二 、地震荷载输入：荷载—地震荷载参数，选择七度区；
十 三 、分析内容选择和计算，选中地震计算和线性分析，确定后进行地震荷载计算和结构线性内力计算；
十 四 、选择规范，选择所有网架构件为网架规范，设计验算中选中所有网架构件，使用构件优选；
十 五 、节点设计—焊接球设计，选择网架部分的所有节点进行焊接球设计；
十 六 、施工图—网架三维实体图，显示已经设计完成的网架和焊接球；
十 七 、施工图—进行球节点详图、网架布置图和材料表绘制。
