钢结构设计施工图是钢结构施工详图的设计依据
浏览:230 发布日期:2018-06-04
  钢结构是现代建筑工程中较普通的结构形式之一。钢结构工程施工技术在我国的应用越来越广泛,而且钢结构具备的诸多优越性也被重视,钢结构工程的应用也因此增加。钢结构工程是以钢材制作为主的结构,是主要的建筑结构类型之一。特点是由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件;各构件或部件之间采用焊缝、螺栓或铆钉连接的结构,是主要的建筑结构类型之一。钢结构与其它建设相比,在使用中、设计、施工及综合经济方面都具有优势,造价低,可随时移动!

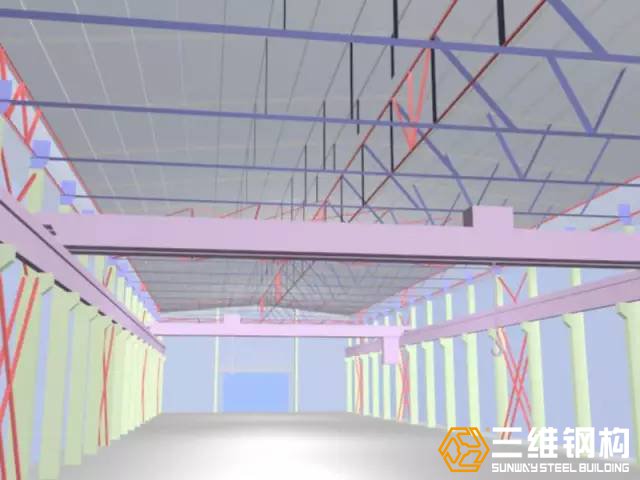

  钢结构设计图纸
  本文通过分析钢结构工程的设计施工图与大家分享下,钢结构设计图是钢结构工程施工中的重要依据

  (1)钢结构设计施工图是钢结构施工详图的设计依据

  (2)钢结构施工详图设计还应依据相关的技术文件要求,包括钢结构制作、运输和安装等需要在施工详图中考虑的技术要求,如构件分段分节、加工工艺措施、吊装措施、预设尺寸等,以及在钢结构施工详图设计前由混凝土工程、幕墙工程、机电工程等分部工程的技术要求。

  (3)施工详图设计应考虑的施工构造、施工工艺等相关因素如下

  ①混凝土浇筑或雨季施工时,水容易从工艺孔进人箱形截面内或直接策积在构件表面低凹处。为防止构件锈蚀、冬季构件胀裂,封闭或管截面构件应采取相应的防水或排水构造措施,并应在施工详图中绘出。

  ②钢管混凝土结构柱底板和内隔板应设置混凝土浇筑孔和排气孔,必要时可在柱壁上设置浇筑孔和排气孔。排气孔的大小、数t和位里应滴足设计文件及相关规定的要求,一般内隔板浇筑孔径不应小于Zoo排气孔孔径宜为25 mm

  ③构件加工过程中,根据工艺要求设置工艺隔板,以保证施工过程装配精度、减少焊接变形等。

  ④管佑架支管可根据制作装配要求设里对接接头。

  ⑤铸钢节点应考虑铸造工艺要求。

  ⑥安装用的连接板、吊耳等宜根据安装工艺要求设里,在工厂完成,安装用的吊装耳板要进行验算,包括计算平面外受力.

  ⑦与索连接的节点,应考虑索张拉工艺的构造要求.

  ⑧桁架等大跨度构件的预起拱。

  山东三维钢结构股份有限公司是经营钢结构工程,建筑工程,钢构件加工出口,钢结构厂房施工设计等各种类型的工程。三维钢构是一家有着十多年钢结构工程经验的公司,是集钢结构设计,加工,安装,维修,防腐,等各个方面于一体,为你提供一条龙的建筑建造服务。专业人做专业事一直是三维的宗旨,定能为您建造高质量的建筑钢结构工程。
